PCBA组装加工:线束和电缆组件的焊接工艺

2024-05-15 新飞佳科技 1025

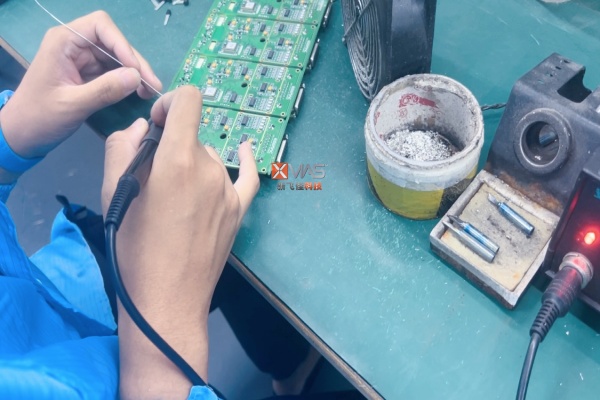

PCBA组装加工过程中,元件贴装仅仅是其中的一环,实际上,众多电路板装配还需涉及大量线束的手工焊接工作,这部分通常归于DIP(直插式)插件环节。与SMT(表面贴装技术)自动化的其他步骤不同,DIP要求工人将组件精确地插入电路板的通孔中,并随后利用波峰焊技术施加焊料固定。线束本质上是由多条电线封装于外护套内构成,此护套材料多为热塑性或热固性塑料,尽管能提供基础防护,但面对极端环境或温差变化时,保护效果有限,故在线束应用上存在一定局限。相比之下,电缆组件同样包含多股电线并裹以更坚固的外层材料,这种设计使得它们能够抵御严苛环境带来的挑战,显示了与线束的显著差异。

探讨电缆组件与线束的主要区别之外,也需关注两者在实际应用中遭遇的问题及其解决方案:

一、电缆组件常见挑战及应对策略:

1.选型不当: 电缆组件性能故障常源自于选材不匹配工作环境。例如,若电缆强度不足以承受预期应力,可能导致断裂。解决方案包括实施严格的拉力测试以验证其耐受能力。

2.安装错误: 不当的安装工艺,无论是PCB焊接疏忽还是模具设定偏差,均可能引发性能衰退。确保遵循严格的操作规程和质量控制至关重要。

3.测试缺失: 组件装配后的测试不足会埋下隐患。全面而系统的测试流程是预防未来高额维修成本的关键。

二、.线束常见问题及解决办法:

1.线材处理不当: 线材处理包括选型、裁剪等多道工序,任一环节失误均可能影响最终成品。规范操作流程,加强过程监控是根本。

2.布局不合理: 电线布局混乱不仅影响线束的整体装配,也可能引发后续使用中的故障。科学合理的布局规划是必需的。

3.标签错误: 在批量生产中,标签错误会导致识别混乱。实施严格的标签管理及复查程序,确保准确性。

4.焊接缺陷: 压接不良或焊接瑕疵会直接影响电路性能,采用高精度焊接技术和加强质量检验是关键措施。

5.组件遗漏: 装配时遗漏零件会直接导致线束失效。细致检查装配图纸,强化装配过程的核对机制。

6.绑线不当: 绑扎力度适中至关重要,过紧或过松均可能导致问题。制定标准操作规范,培训工人掌握正确绑线技巧。

这些问题不仅是线束加工的痛点,也是影响PCBA贴片焊接质量的重要因素,因此,综合提升工艺水平与质量控制显得尤为关键。
