SMT加工的贴片程序是如何编辑的

2024-05-22 新飞佳科技 1025

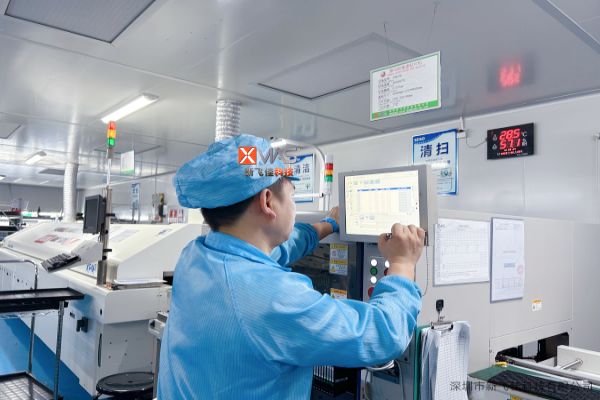

每款需要进行SMT加工的电路板都是不一样的,所以它的贴片程序也会有所不同,那么在进行贴片加工前,贴片工作人员是如何对贴片机编辑的呢?接下来我们一起来了解一下吧。

SMT贴片编程的关键组成部分:

1、元器件布局信息:

简而言之,这些信息描述了需要放置在PCB板上的各个元器件的具体位置、旋转角度以及型号等。这些信息通常包括元器件型号、位号、X轴和Y轴的坐标值以及预期的放置角度。坐标的原点通常设定在PCB板的左下角。

2、基准识别参数:

基准数据涵盖了基准点的位置、颜色、亮度以及搜索范围等。在贴片操作开始前,贴片机上的摄像头会先寻找这些基准点。一旦找到基准点,摄像头会读取其坐标位置,并发送给系统的微处理器进行分析。如有任何偏差,微处理器将发出指令,通过控制系统调整执行机构的移动,从而确保PCB板的精确对位。为了保障定位的准确性,通常至少需要设置两个基准点。

3、元器件信息库:

该数据库存储了各元器件的尺寸、引脚数量、引脚间距以及与之匹配的吸嘴类型等信息。

4、供料器配置数据:

此部分数据指定了每种元器件所使用的供料器及其在贴片机供料平台上的具体放置位置。

5、PCB板参数:

PCB数据涉及到了PCB板的尺寸、厚度以及可能的拼板设置等关键参数。

当以上所有信息都配置完毕后,便可以在贴片机上开始其贴片作业流程了,(值得注意的是:不同的SMT贴片厂家会根据订单进行调整,因此编程上可能会有一定差异)。
